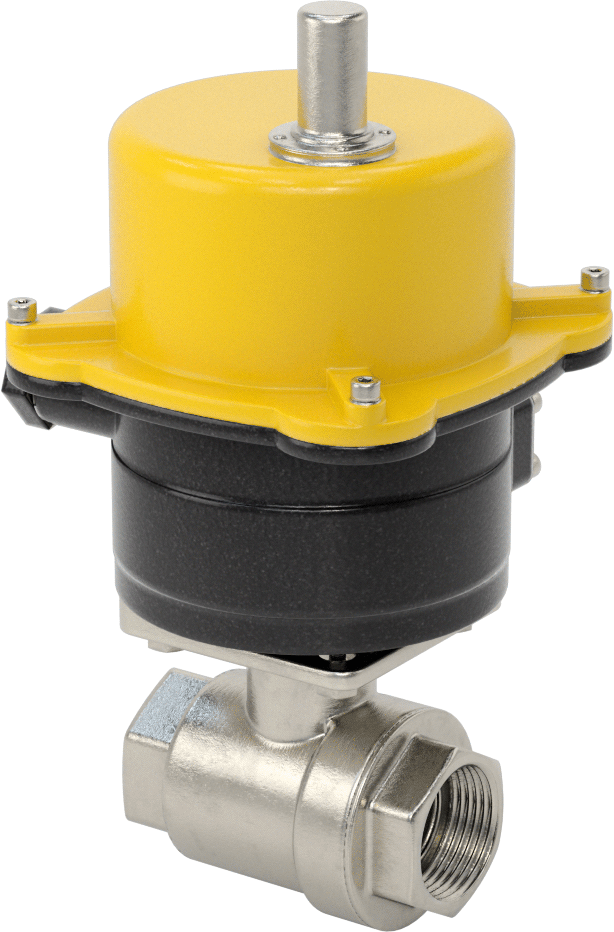

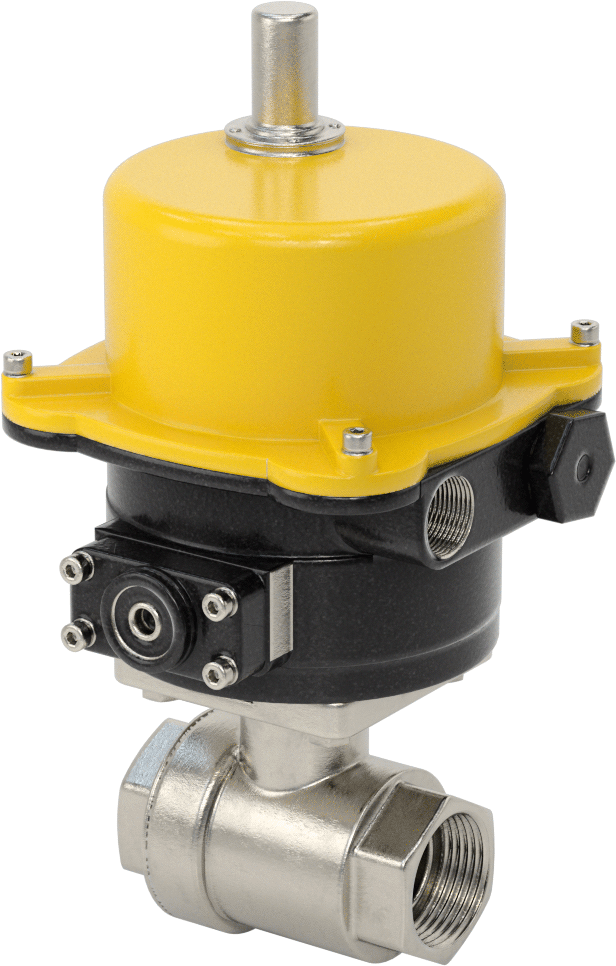

Kompakt Motor Tahrikli Açma/Kapama Valfi
3 varyant (Boru Çapı); ₺164.628 – ₺241.392
Kompakt Motor Tahrikli Açma/Kapama Valfi, elektrikle çalışarak akışı otomatik olarak başlatıp durdurur ve dar alanlara sığacak şekilde ince bir motora sahiptir. Bu sayfada Boru Çapı ekseninde 3 farklı seçenek sunulur. Fiyat, seçilen kombinasyona göre ₺164.628 – ₺241.392 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Motor |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Valf Başlangıç Konumu | Normalde Açık veya Normalde Kapalı |
| Birlikte Kullanım | Su, Yağ, Hava, Argon, Helyum, Neon, Buhar, Xenon, Kripton |
| Bağlantı Noktası Türü | Dolu |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 125.4 mm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 110 |
| Maksimum Basınç | 1500 psi @ 100° F103 bar @ 38°C |
| Maksimum Buhar Basıncı | 150 psi @ 366° F10 bar @ 186°C |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Minimum Basınç Düşüşü | Yok |
| Manuel Geçiş | Evet |
| Çalıştırma Süresi | 12 sec. |
| Sıcaklık Aralığı | -18°C ila 232°C |
| Aktüatör Sıcaklık Aralığı | -29°C ila 63°C |
| Gerilim | 120V AC |
| Frekans | 50 Hz, 60 Hz |
| Çalışma Döngüsü | Aralıklı |
| Açma/Kapama Süresi | 12 saniye açık, 30 Saniye İndirim |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | TFM Plastik |
| Ambalaj Malzemesi | Karbon Dolgulu PTFE |
| Aktüatör Muhafaza Malzemesi | Alüminyum |

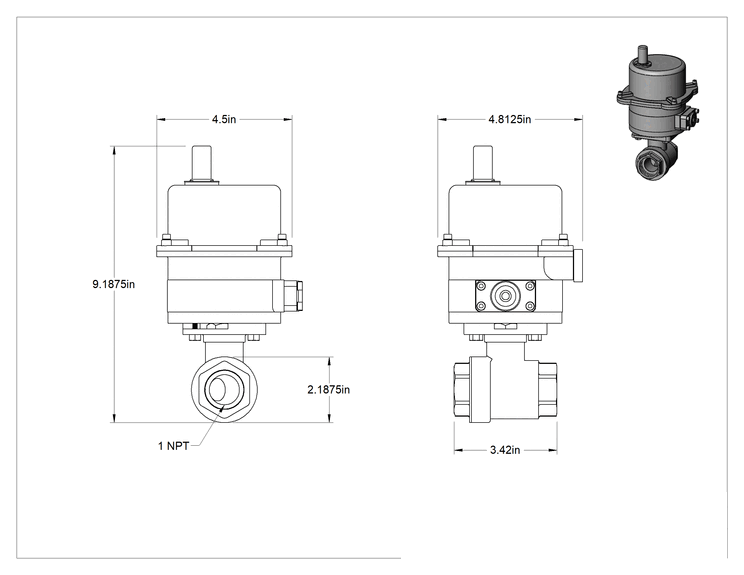

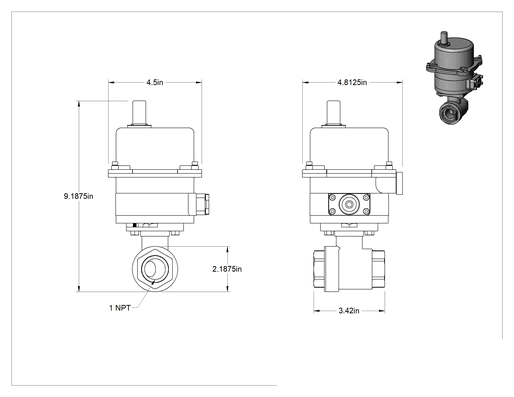

| Valf Uzunluğu | 3 7/16"87.3 mm |
| Vana Genişliği | 2 3/16"55.6 mm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 4 1/2"11.43 cm |
| Aktüatör Genişliği | 4 13/16"12.22 cm |
| Toplam | |
| Uzunluk | 4 1/2"11.43 cm |
| Yükseklik | 9 3/16"23.34 cm |
| Genişlik | 4 13/16"12.22 cm |
| Montaj Yönü | Yatay |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Görsel Akış Göstergesi | Hayır |
| Dış Mekan Kullanımı için | Evet |
| Tel Bağlantı Tipi | Vidalı Terminaller |
| Çevre Derecelendirmesi | NEMA 4X |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Amonyak, Argon, Bütan, Karbondioksit, Deiyonize Su, Dizel Yakıt, Akaryakıt, Benzin, Helyum, Gazyağı, Kripton, Metil Etil Keton, Doğal Gaz, Neon, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Azot, Yağ, Oksijen, Sabun Çözeltileri, Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Buhar, Sülfürik Asit, Toluen, Su, Xenon, Ksilen |
| Orta | Klor, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Etilen Glikol, Mineral Solvent, Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Propan |
| Yetersiz | Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon) |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Tayvan |
Açıklama

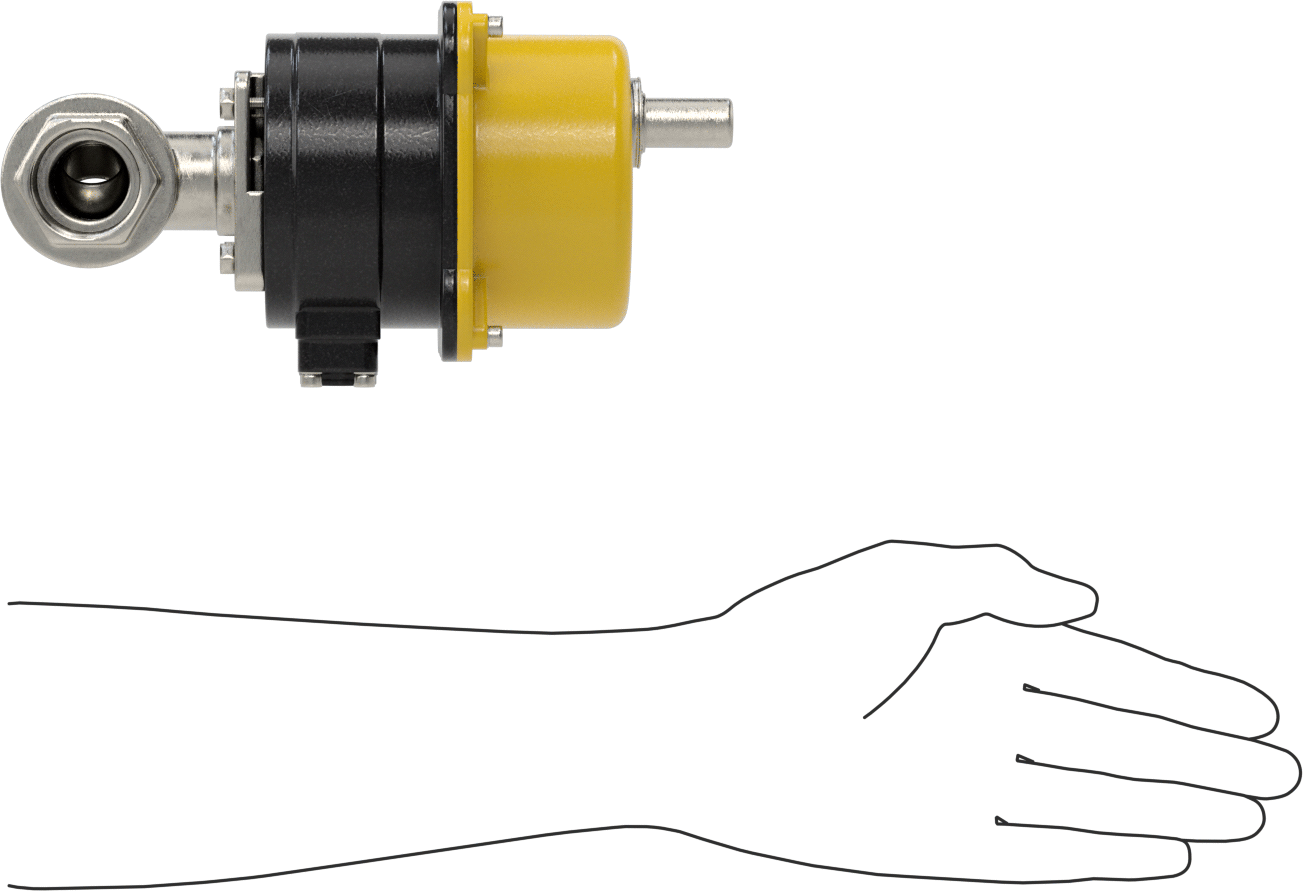

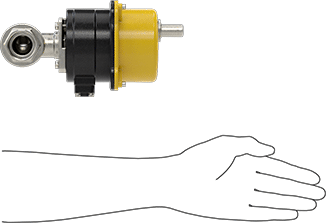

Diğer motor tahrikli vanalara göre daha ince bir motora sahip olan bu vanalar, dar alanlara sığar. Elektrikle çalışarak akışı otomatik olarak başlatır ve durdurur. Vanaların çalışması için giriş ve çıkış arasında minimum basınç düşüşü gerekmez. Hepsi, çalıştırılmadıkça normalde kapalı veya çalıştırılmadıkça normalde açık olarak kablolanabilir. Tam geçişli oldukları için akışı kısıtlamazlar.
Gövde, mükemmel korozyon direnci için 316 paslanmaz çeliktir. Aktüatör, hareketi en aza indirgemek ve aşınmayı azaltmak için vana gövdesine doğrudan monte edilmiştir. Manuel devre dışı bırakma özelliği, elektrik kesintileri sırasında vanayı çalıştırmanıza olanak tanır. Tüm vanalar, yıkama, su sıçraması, aşındırıcı sıvı ve toza karşı direnç açısından NEMA 4X standardını karşılar.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
