Flanşlı Motor Tahrikli Açma/Kapama Vanası, Kimyasallar için
4 varyant (Boru Çapı, Gerilim); ₺261.056 – ₺412.912

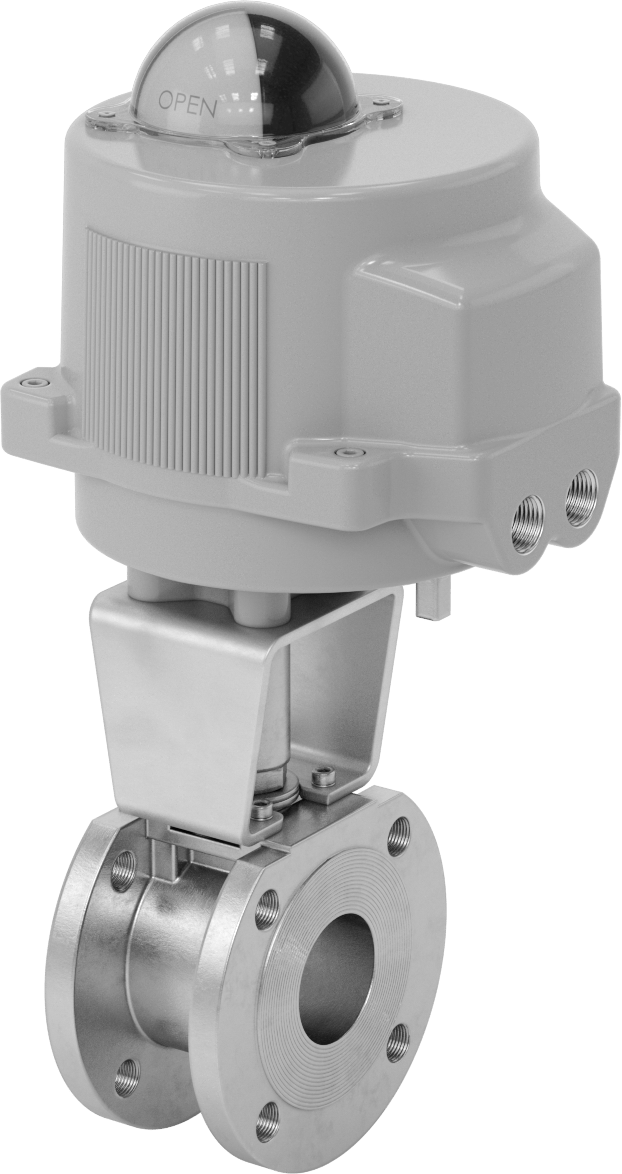

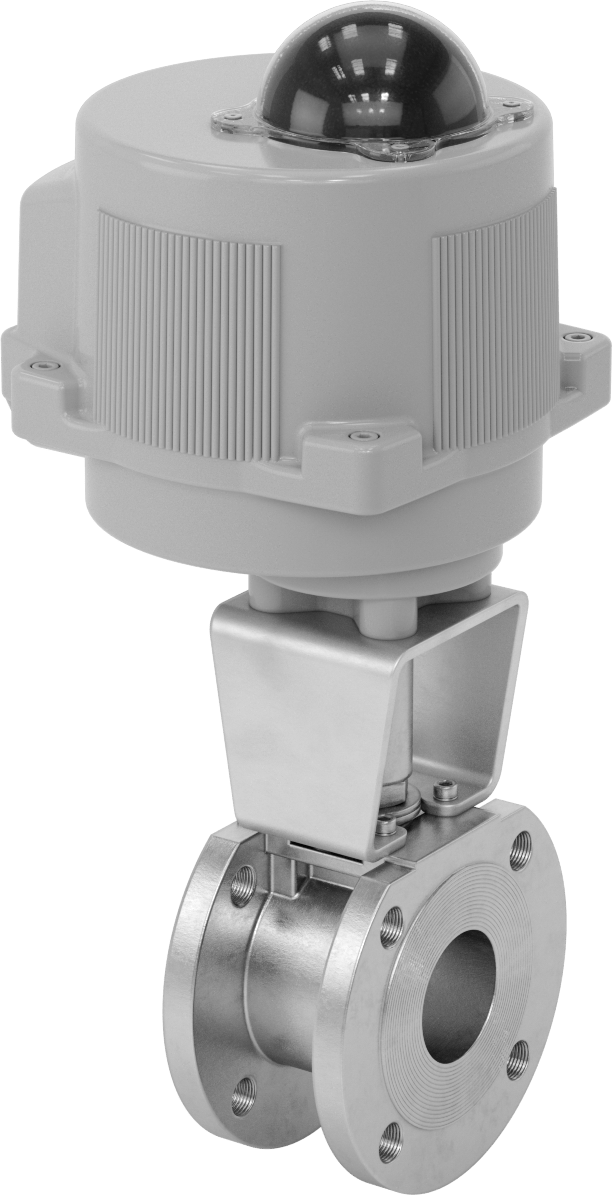

Flanşlı Motor Tahrikli Açma/Kapama Vanası, Kimyasallar için, yüksek akışlı kimyasal işleme uygulamalarında akışı otomatik olarak başlatıp durduran, 316 paslanmaz çelik gövdeli ve PTFE contalı elektrikli bir vanadır. Bu sayfada Boru Çapı ve Gerilim eksenlerinde farklı seçenekler sunan 4 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺261.056 – ₺412.912 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Motor |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Valf Başlangıç Konumu | Arıza Durumunda Konumunu Korur |
| Birlikte Kullanım | Su, Yağ, Hava, Doğal Gaz, Propan, Bütan, Aseton, Argon, Karbondioksit, Deiyonize Su, Dizel Yakıt, Etanol, Etilen Glikol, Akaryakıt, Benzin, Helyum, Gazyağı, Metanol, Metil Etil Keton, Mineral Solvent, Neon, Nitrik Asit, Azot, Oksijen, Tuzlu Su, Sabun Çözeltileri, Buhar, Xenon, Sitrik Asit, Kripton |
| Bağlantı Noktası Türü | Dolu |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı |
| Boru Çapı | 250.8 mm |
| Cins | Dişi |
| Flanş Dış Çapı | 6"15.24 cm |
| Cıvatalar | |
| Delik Sayısı | 4 |
| Delik Boyutu | 5/8"15.9 mm |
| Dahil | Hayır |
| Çap | 4 3/4"12.06 cm |
| Akış Katsayısı (Cv) | 307 |
| Basınç Sınıfı | 150 |
| Maksimum Basınç | 275 psi @ 100° F19 bar @ 38°C |
| Maksimum Buhar Basıncı | 100 psi @ 338° F6.9 bar @ 170°C |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Min. Basınç Düşüşü | Yok |
| Manuel Geçiş | Evet |
| Sıcaklık Aralığı | -18°C ila 185°C |
| Buhar için Sıcaklık Aralığı | 102°C ila 168°C |
| Aktüatör Sıcaklık Aralığı | -18°C ila 54°C |
| Gerilim | 24V AC/24V DC |
| Maksimum Akım Çekişi | 0.6A |
| Frekans | 60 Hz |
| Çalışma Döngüsü | Aralıklı |
| Açma/Kapama Süresi | 45 Dakika Açık, 15 Dakika Kapalı |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Aktüatör Muhafaza Malzemesi | Alüminyum |

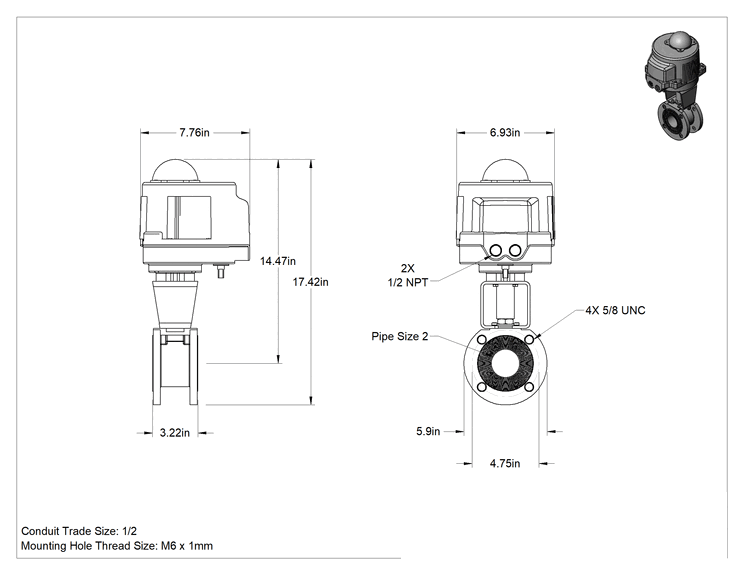

| Valf Uzunluğu | 3 1/4"82.5 mm |
| Vana Genişliği | 5 7/8"14.92 cm |
| Aktüatör Montaj Tipi | Braket |
| Aktüatör Uzunluğu | 7 3/4"19.68 cm |
| Aktüatör Genişliği | 6 15/16"17.62 cm |
| Toplam Uzunluk | 7 3/4"19.68 cm |
| Toplam Yükseklik | 19 1/16"48.42 cm |
| Toplam Genişlik | 6 13/16"17.30 cm |
| Montaj Yönü | Yatay, Dikey |
| Montaj Deliği Diş Boyutu | M6 × 1 mm |
| Dahil Edilen Bağlantı Elemanları | Evet |
| Görsel Akış Göstergesi | Evet |
| Dış Mekan Kullanımı için | Evet |
| Tel Bağlantı Tipi | Vidalı Terminaller |
| Özellikler | Yardımcı Anahtarlar, Dahili Isıtıcı |
| Anahtar Sayısı | 2 |
| Endüstriyel Anahtar Tanımı | SPDT |
| Karşılanan Teknik Özellikler | ASME B16.34 |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Argon, İçecek, Bütan, Karbondioksit, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Deiyonize Su, Dizel Yakıt, Etanol, Etilen Glikol, Gıda, Akaryakıt, Benzin, Helyum, Gazyağı, Kripton, Metanol, Metil Etil Keton, Mineral Solvent, Doğal Gaz, Neon, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Azot, Yağ, Oksijen, Propan, Tuzlu Su, Sabun Çözeltileri, Buhar, Su, Xenon |
| Orta | Klor, İzopropil Alkol, Fosforik Asit (%25 Konsantrasyon), Ksilen |
| Yetersiz | Amonyak, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Sıvı Argon, Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%50), Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Sülfürik Asit, Toluen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | İtalya |
Açıklama
Yüksek akışlı kimyasal işleme uygulamaları için, bu vanalar standart flanşlı vanaların en az üç katı akış sağlayan küresel vana tasarımına sahiptir. 316 paslanmaz çelik gövdeye ve agresif ve aşındırıcı çözeltilere dayanabilen PTFE contaya sahiptirler. Valfler, akışı otomatik olarak başlatmak ve durdurmak için elektrikle çalışır. Çalışması için giriş ve çıkış arasında minimum basınç düşüşü gerektirmezler. Hepsi yerinde arıza özelliğine sahiptir; güç kesildiğinde, valf mevcut konumunda kalır. Valfler tam geçişlidir, bu nedenle akışı kısıtlamazlar.
Aktüatör, kolay sökme, bakım ve onarım için bir braket ile vana gövdesine sabitlenmiştir. Aktüatörün üst kısmındaki görsel akış göstergesi, vananın açık mı yoksa kapalı mı olduğunu gösterir. İki adet tek kutuplu, çift atımlı (SPDT) yardımcı anahtar, bu vanaları sıcaklık izleme ekipmanlarına, programlanabilir mantık denetleyicilerine veya konveyör sirenlerine bağlamanıza olanak tanır. Yoğuşma birikiminden kaynaklanan motor hasarını önlemek için, vana çalıştırıldığında dahili ısıtıcı otomatik olarak devreye girer. Manuel devre dışı bırakma özelliği, elektrik kesintileri sırasında vanayı çalıştırmanıza olanak tanır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
