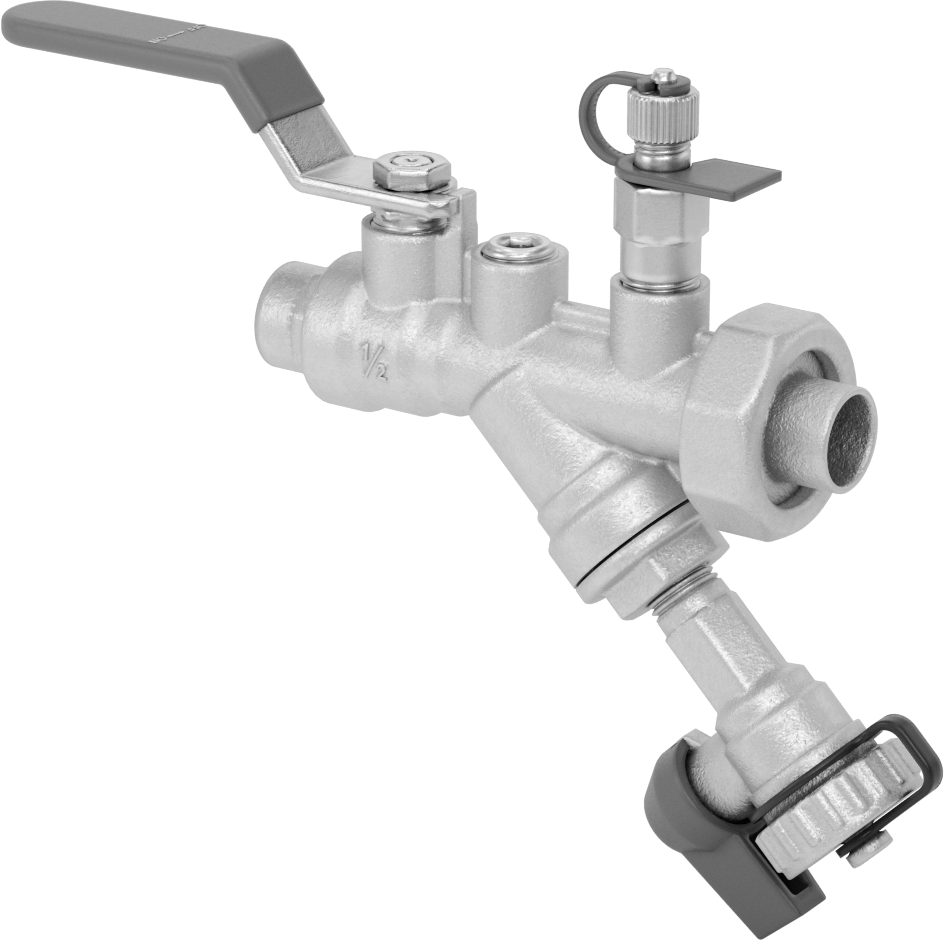

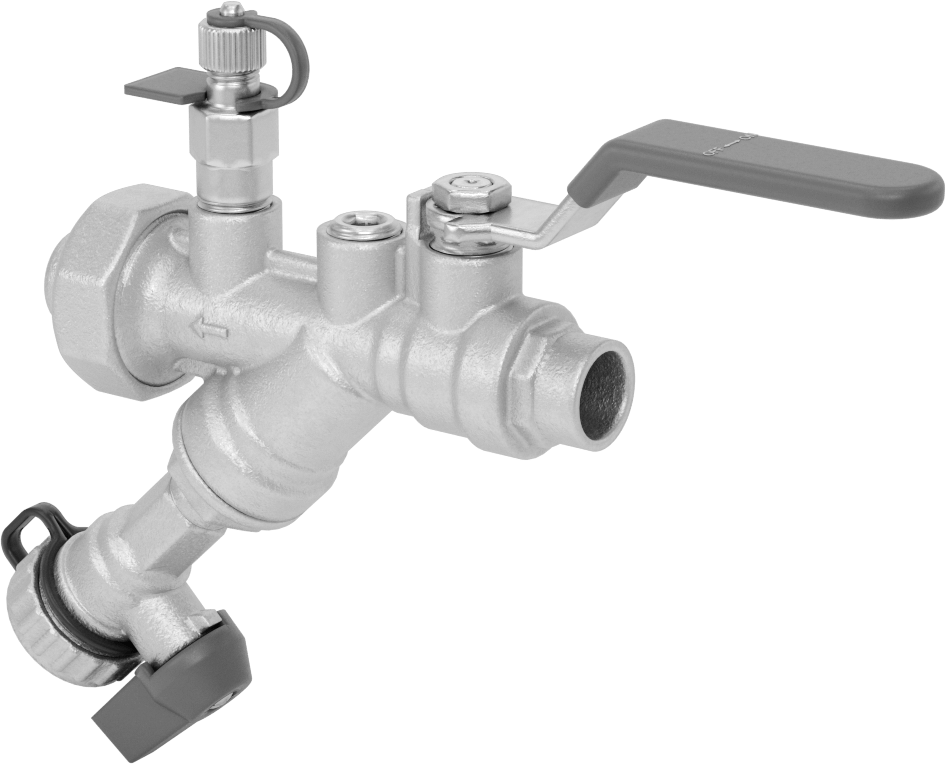

Port ve Süzgeçli Lehim Bağlantılı Açma/Kapama Vanası
3 varyant (Boru Dış Çapı, Bakır Boru Boyutu); ₺17.846 – ₺28.588
Port ve Süzgeçli Lehim Bağlantılı Açma/Kapama Vanası, akış kalitesini tek bir vanada izleme ve koruma işlevi sunar; gösterge portu, süzgeç ve tahliye vanasını bir araya getirir. Bu ailede Boru Dış Çapı ekseninde farklı seçenekler sunan 3 varyant bulunur. Fiyat, seçilen kombinasyona göre ₺17.846 – ₺28.588 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Manuel |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Standart |
| Bağlantı Tipi | Konektör |
| Birlikte Kullanım | Su, Yağ |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Lehim Bağlantısı × Lehim Bağlantısı, Lehimli Bağlantı Rakoru |
| Cins | Dişi |
| Bakır Boru Boyutu için | 1/2 |
| Boru Dış Çapı için | 5/8"15.9 mm |
| Dişli Derinliği | 1/2"12.7 mm |
| Akış Katsayısı (Cv) | 4.7 |
| Maksimum Basınç | 400 psi @ 100° F28 bar @ 38°C |
| Sıcaklık Aralığı | 2°C ila 93°C |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | Pirinç |
| Bilye Malzemesi | Krom Kaplama Pirinç |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | EPDM Kauçuk |
| Ambalaj Malzemesi | PTFE Plastik |
| Bağlantı Noktası Türü | Dolu |
| Şekil | Düz |
| Uç-Uç Uzunluğu | 4 11/16"11.91 cm |
| Toplam | |
| Yükseklik | 6 1/16"15.40 cm |
| Uzunluk | 7 3/16"18.26 cm |
| Elektrofiltre | |
| Malzeme | 304 Paslanmaz Çelik |
| Delik Boyutu | 20 × 20 |
| Drenaj | |
| Hortum Boyutu | 3/4 |
| Cins | Erkek |
| Diş Tipi | GHT |
| Ölçüm Noktaları | |
| Adet | 2 |
| Boru Çapı | 1/46.35 mm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Özellikler | 3/8" Erkek UNF Basınç Bağlantı Parçası9.52 mm |
| Karşılanan Teknik Özellikler | ASME B16.22 |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Çin Halk Cumhuriyeti |
Açıklama
Tek bir vanadan akış kalitesini izleyin ve koruyun. Bu vanalarda gösterge portları, süzgeç ve tahliye vanası bulunur. Gösterge portları, hattınızdaki basınç, sıcaklık ve diğer ölçümleri almanızı sağlar. Süzgeç, kalıntıları yakalayarak sisteminize girmesini engeller ve tahliye vanası, sıvıyı ve kalıntıları boşaltmanızı sağlar. Bu vanalar tam geçişlidir, bu nedenle akışı kısıtlamazlar.
Lehim bağlantılı rakorları sayesinde bu vanalar, sık bakım ve temizlik gerektiren hatlarda özellikle kullanışlıdır. Birleşim somununu boruya kaydırın ve lehim bağlantı parçalarını hattınıza lehimleyerek kalıcı, sızdırmaz bir bağlantı sağlayın. Ardından, birleşim bağlantı parçasını çevirerek hattı bağlayabilir ve ayırabilirsiniz.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
