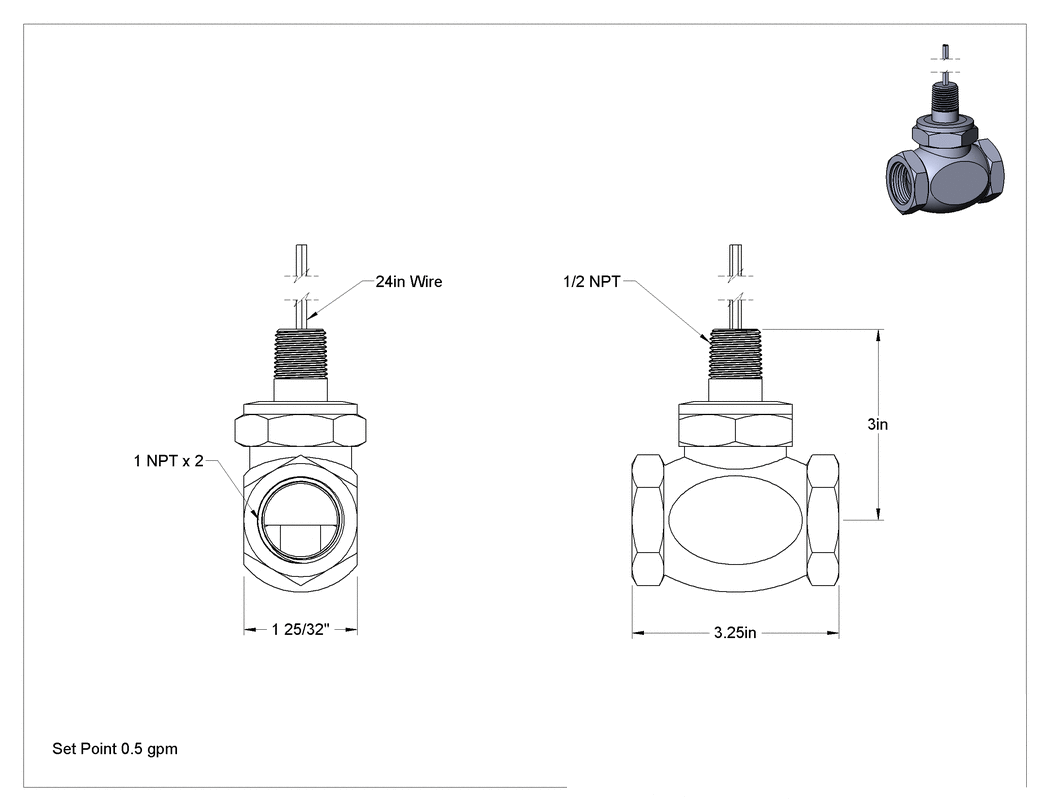

Sabit Ayar Noktalı Akış Anahtarı, Düz, 316 Paslanmaz Çelik
8 varyant (Boru Çapı, Ayar Noktası); ₺205.392 – ₺341.664
Sabit Ayar Noktalı Akış Anahtarı, fabrika kalibrasyonu sayesinde kurulum gerektirmeden akan sıvıdaki akışı ölçer ve piston konumuna göre anahtarlama yapar. Bu ailede 8 varyant bulunur. Ayar Noktası ekseninde 0,5 gpm ile 50 gpm arasında değişen 7 seçenek sunulur. Fiyat, seçilen kombinasyona göre ₺205.392 – ₺341.664 aralığında değişir.
Özellikler
| Şekil | Düz |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bağlantı Elemanı Malzemesi | 316 Paslanmaz Çelik |
| Anahtar Tanımı | SPDT |
| Stil | C |
| Boru Çapı | 125.4 mm |
| Diş Tipi | NPT |
| Cins | Dişi |
| Ayar Noktası | 0.5 gpm |
| Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark | 0.075 gpm |
| Sıcaklıktaki Maksimum Basınç | 400 psi @ 70° F28 bar @ 21°C |
| Sıcaklık Aralığı | -29°C ila 149°C |
| Gerilimde Maksimum Anahtarlama Akımı | 400 mA @ 30V AC 170 mA @ 120V AC 80 mA @ 240V AC 300 mA @ 30V DC 130 mA @ 120V DC 60 mA @ 240V DC |
| Kablo Kanalı | |
| Anma Ölçüsü | 1/2 |
| Diş Tipi | NPT |
| Cins | Erkek |
| Uç-Uç Uzunluğu | 3 1/4"82.5 mm |
| Montaj | |
| Konum | Sıralı |
| Konum | Herhangi Bir Açı |
| Hassasiyet | ±10% |
| Kalibrasyon Akışkanı | Su |
| Kalibrasyon Ortamı Özgül Ağırlığı | 1 |
| Sertifikasyon | CSA Sertifikalı CE İşareti UL Onaylı Bileşen |
| Bağlanır | Boru |
| CSA Dosya Numarası | 022666_0_000, 030200_0_000 |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Akış Ölçüm Türü | Değişken Alan |
| Birlikte Kullanım | Sıvılar |
| Kontrol Edilen Devre Sayısı | 1 |
| Tel Çıkış Sayısı | 3 |
| Conta Malzemesi | Floroelastomer |
| Ayar Noktası Yapılandırması | Sabit |
| Anahtar Başlangıç Konumu | 1 Kapalı veya 1 Açık |
| UL Dosya Numarası | E31926 |
| Gerilim | 30V AC/30V DC/120V AC/240V AC/120V DC/240V DC |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Islanan Parçaların Malzemesi | 316 Paslanmaz Çelik, Seramik, Teflon® PTFE, Viton® Floroelastomer |
| Tel Bağlantısı | Tel Uçları |
| Tel Ucu Uzunluğu | 24"60.96 cm |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Fabrika ayarlarında belirli bir ayar noktasına ayarlanmış oldukları için, bu anahtarların kurulumu ayarlanabilir akış anahtarlarına göre daha kolaydır. Akan sıvı iç pistonu ittiğinde, anahtar akışı ölçmek için pistonun konumunu okur. Piston ayar noktasını geçtiğinde, anahtar devreye girer. Herhangi bir montaj konumunda hassastır.
Bu anahtarlar su ile kalibre edilmiştir ve suyu doğru bir şekilde ölçer. Ayrıca, sıvınızın özgül ağırlık dönüştürme faktörünü uygulayarak yeni ayar noktasını hesaplayarak diğer sıvılarla da kullanılabilirler.
Hattınızdan geçirmeyi planladığınız sıvıyla uyumlu bir bağlantı malzemesi seçin.
316 Paslanmaz Çelik Bağlantı Parçaları—Bronz ve 316 paslanmaz çelik bağlantı parçaları, plastik bağlantı parçalarına göre darbelere daha dayanıklıdır.
SPDT—SPDT (tek kutuplu, çift atımlı) anahtarlar, bir cihazı kapalı konumdan açık konuma (normalde açık) veya açık konumdan kapalı konuma (normalde kapalı) getirebilir.
