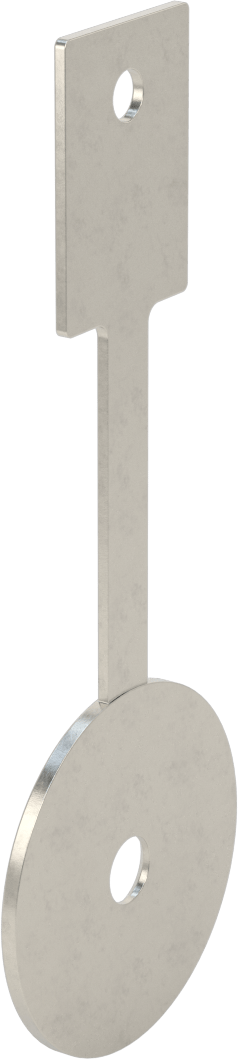

Flanş Montajlı Delikli Vana

Flanş Montajlı Delikli Vana, delikli flanş bağlantı parçaları arasına monte edilerek sıvı ve gaz akışını kısmak, havalandırmak veya düzenlemek için kullanılır. Bu ailede 6 varyant bulunur. Flanş Boru Boyutu İçin ekseninde 1" ile 4" arasında değişen altı farklı seçenek sunulur. Fiyat, seçilen kombinasyona göre ₺46.714 – ₺61.928 aralığında değişir.

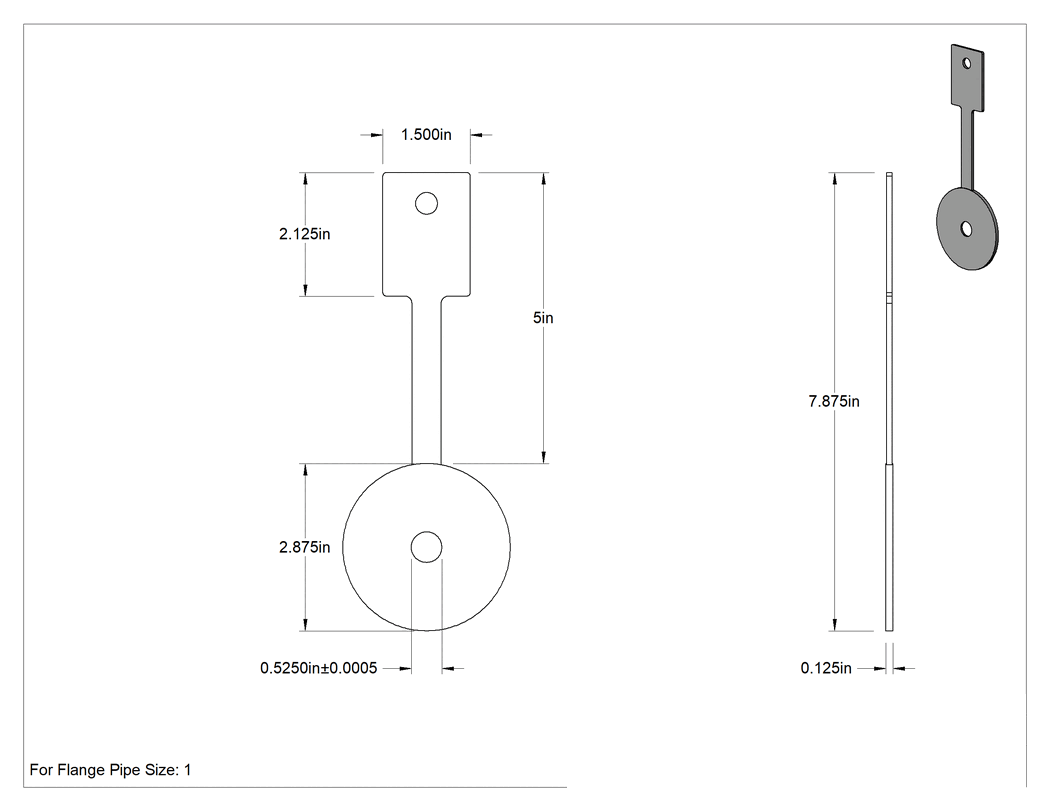

Teknik Çizim

Teknik Çizim

Flanş Boru Boyutu İçin

11 1⁄2233⁄44

Delik Çapı

0.412"0.525"0.805"1.034"1.534"2.013"

Hava Akışı @ Basınç

1,037.5 scfm @ 40 psi44 scfm @ 40 psi71.2 scfm @ 40 psi167 scfm @ 40 psi274.7 scfm @ 40 psi602.8 scfm @ 40 psi

Basınçta Su Akışı

6.13 gpm @ 40 psi9.9 gpm @ 40 psi23.2 gpm @ 40 psi38.11 gpm @ 40 psi83.56 gpm @ 40 psi143.75 gpm @ 40 psi

Dış Çap

2 5⁄8"2 7⁄8"3 3⁄4"4 3⁄8"5 7⁄8"7 1⁄8"

Uzunluk

7 5⁄8"7 7⁄8"8 3⁄4"9 3⁄8"10 7⁄8"12 1⁄8"

₺46.714 Adet

MZ-160962

Paket

Siparişe Ekle

Özellikler

Gövde Malzemesi	304 Paslanmaz Çelik
Delik Çapı	0.525"13.3 mm
Su Akışı	9.9 gpm @ 40 psi
Hava Akışı @ Basınç	71.2 scfm @ 40 psi
Flanş Boru Boyutu İçin	1
Boru Tipi İçin	40
Orifis Flanşı için
ANSI Sınıfı	300
Yüzey	Yükseltilmiş
Uzunluk	7 7/8"20.00 cm
Kalınlık	1/8"3.17 mm
Dış Çap	2 7/8"73.0 mm
Kulp
Yükseklik	5"12.70 cm
Genişlik	1 1/2"38.1 mm
Birlikte Kullanım	Hava, Argon, Karbondioksit, Helyum, Neon, Azot, Yağ, Su, Xenon
Sıcaklıktaki Maksimum Basınç	740 psi @ 100° F51 bar @ 38°C
Sıcaklık Aralığı	-29°C ila 510°C
Delik Çapı Toleransı	-0.0005" ila 0.0005"0.01 mm / 0.01 mm
Delik Tipi	Ek Parça
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Delik plakaları olarak da bilinen bu ürünler, delikli flanş bağlantı parçaları arasına monte edilir. Sıvı ve gaz akışını kısmak, havalandırmak, boşaltmak veya düzenlemek için kullanılırlar.
