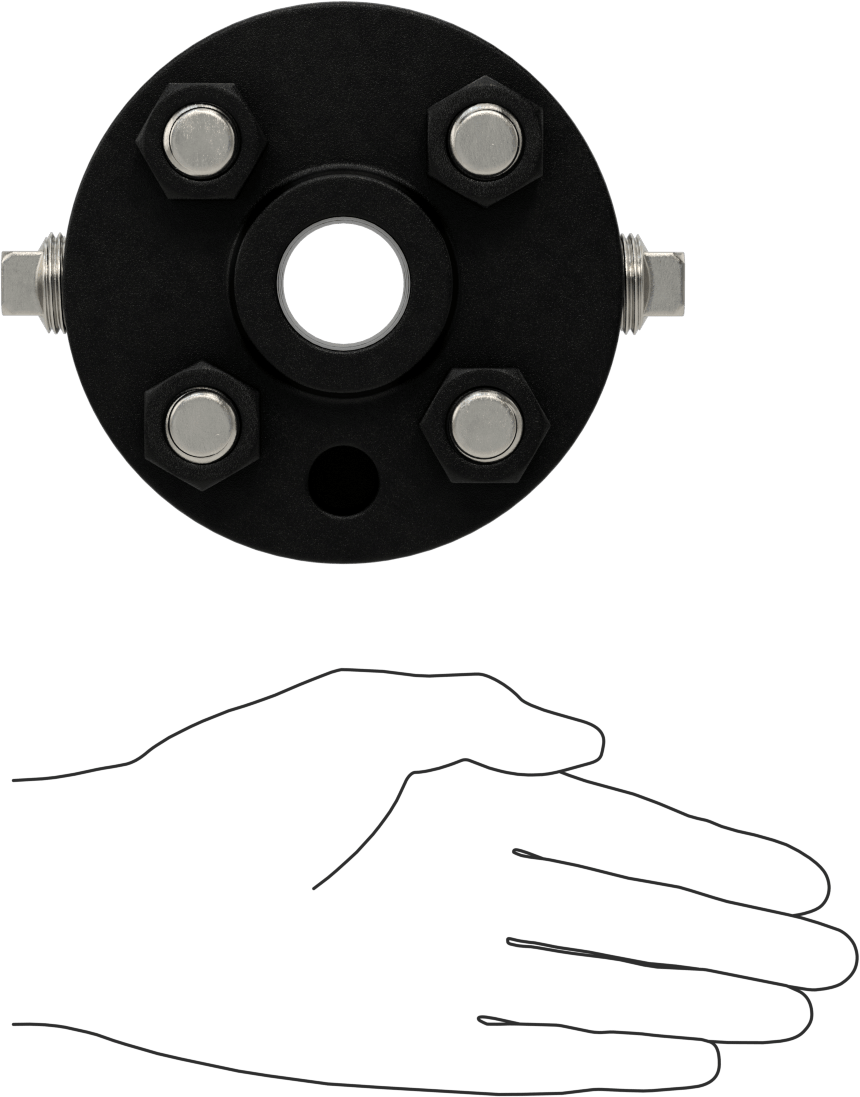

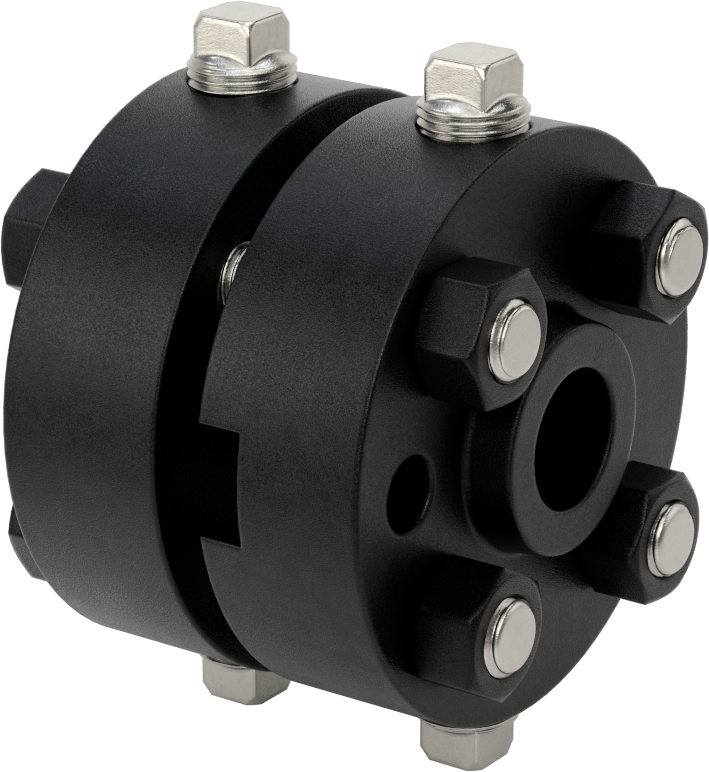

Flanş Bağlantıları, Gezici Kaynak Flanşlı, Karbon Çelik
6 varyant (Flanş Dış Çapı, Cıvata Deliği Sayısı); ₺63.986 – ₺83.630
Flanş Bağlantıları, Gezici Kaynak Flanşlı, Karbon Çelik, boru hattındaki sıvı ve gaz akışını ölçmek, kısmak ve düzenlemek için iki flanş arasına delikli plaka yerleştirilmesini sağlar. Bu sayfada Flanş Dış Çapı ekseninde 6 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺63.986 – ₺83.630 aralığında değişir.
Özellikler
| İlk Bağlantı Elemanı | |
| Bağlantı | Gezici Kaynak |
| Bağlanır | Boru |
| Cins | Dişi |
| İkinci Bağlantı Elemanı | |
| Bağlantı | Flanşlı |
| Bağlanır | Boru |
| Bağlantı Elemanı İçin | |
| Çizelge | 40 |
| Malzeme | Karbon Çelik |
| Boru Çapı | 3/419.0 mm |

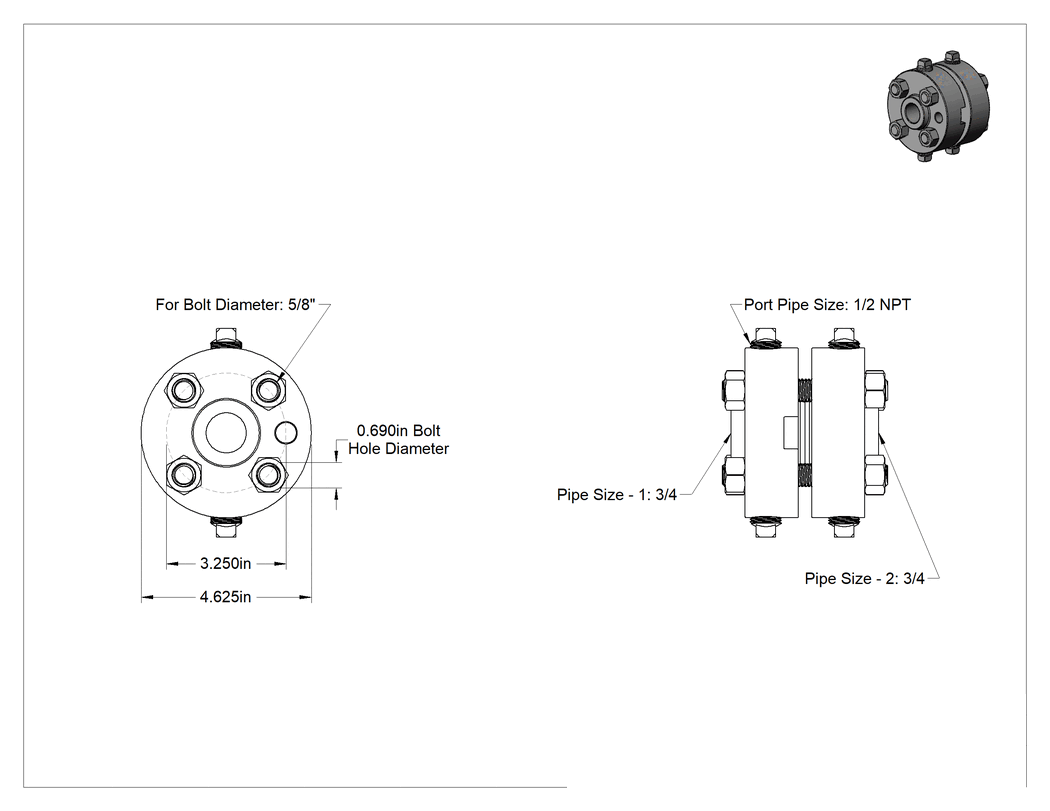

| Flanş Dış Çapı | 4 5/8"11.75 cm |
| Cıvata Çapı İçin | 5/8"15.9 mm |
| Cıvata Deliği | |
| Çap | 11/16"17.5 mm |
| Adet | 4 |
| Cıvata Çemberi Çapı | 3 1/4"82.5 mm |
| Bağlantı noktası | |
| Boru Çapı | 1/212.7 mm |
| Adet | 2 |
| Diş Tipi | NPT |
| İçerir | Contalar, Jack Cıvataları, Somunlar, Port Tapaları, Gijonlar |
| Birlikte Kullanım | Hava, Doğal Gaz, Yağ, Su |
| Sıcaklık | Derecelendirilmemiştir |
| Basınç Sınıfı | 300 |
| Boru için | |
| Çizelge | 40 |
| Malzeme | Karbon Çelik |
| İmalat | Dövme |
| Bağlantı Tipi | Flanş, Adaptör |
| Flanşlı Bağlantı Yüzeyi | Yükseltilmiş |
| Conta Malzemesi | Sıkıştırılmış Asbestsiz Sentetik Elyaf |
| Malzeme | Karbon Çelik |
| Şekil | Düz |
| Ağırlık | 14 lb.6.35 kg |
| Menşe Ülke | Hindistan |
Açıklama
Bu bağlantı parçalarına bir delikli plaka ekleyerek hattınızdaki sıvı ve gaz akışını ölçün, kısın ve düzenleyin. Bu parçalar, iki flanş yarısından ve bunları birbirine bağlamak için gereken tüm bileşenlerden oluşur. Orifis plakasını incelemek veya değiştirmek için flanş yarılarını ayırmak üzere kriko cıvatalarını sıkın.
Akışı kısıtlamak için iki flanş arasına bir delikli plaka takın. Delikli plaka, akışı düzenlemek amacıyla akışı sınırlar.
Akışı ölçmek için aynı montajı yapın, ancak dişli bağlantı noktalarını kullanarak her iki flanş yarısına bir diferansiyel basınç göstergesi veya verici de bağlayın. Göstergeniz veya vericiniz, delikli plakanın önündeki ve arkasındaki basınç farkını ölçecektir. Basınç farkı akış hızıyla orantılıdır, bu nedenle bu ölçümü kullanarak hattınızın akış hızını hesaplayabilirsiniz.
Kaydırmalı Kaynaklı Bağlantı Parçası — Kaydırmalı kaynaklı flanşlarda iç durdurucu yoktur; boruyu flanşın içinden kaydırın ve her iki taraftan kaynaklayın.
