Flanş Bağlantıları, Gezici Kaynak Flanşlı
6 varyant (Flanş Dış Çapı, Cıvata Deliği Sayısı); ₺175.948 – ₺307.480
Flanş Bağlantıları, Gezici Kaynak Flanşlı, iki flanş yarısı arasına delikli plaka ekleyerek sıvı ve gaz hatlarında akışı ölçmeye, kısmaya ve düzenlemeye olanak tanır. Bu aile, Flanş Dış Çapı ekseninde 6 varyant sunar. Fiyat, seçilen kombinasyona göre ₺175.948 – ₺307.480 aralığında değişir.
Özellikler
| İlk Bağlantı Elemanı | |
| Bağlantı | Gezici Kaynak |
| Bağlanır | Boru |
| Cins | Dişi |
| İkinci Bağlantı Elemanı | |
| Bağlantı | Flanşlı |
| Bağlanır | Boru |
| Bağlantı Elemanı İçin | |
| Çizelge | 40 |
| Malzeme | 316/316L Paslanmaz Çelik |
| Boru Çapı | 3/419.0 mm |
| Flanş Dış Çapı | 4 5/8"11.75 cm |
| Cıvata Çapı İçin | 5/8"15.9 mm |
| Cıvata Deliği | |
| Çap | 11/16"17.5 mm |
| Adet | 4 |
| Cıvata Çemberi Çapı | 3 1/4"82.5 mm |
| Bağlantı noktası | |
| Boru Çapı | 1/212.7 mm |
| Adet | 2 |
| Diş Tipi | NPT |
| İçerir | Contalar, Jack Cıvataları, Somunlar, Port Tapaları, Gijonlar |
| Birlikte Kullanım | Hava, Doğal Gaz, Yağ, Su |
| Sıcaklık | Derecelendirilmemiştir |
| Basınç Sınıfı | 300 |
| Boru için | |
| Çizelge | 40 |
| Malzeme | 316/316L Paslanmaz Çelik |
| Sertifika Formu | Dijital |
| Sertifika Türü | İzlenebilir Parti Numaralı Malzeme Sertifikası |
| İmalat | Dövme |
| Bağlantı Tipi | Flanş, Adaptör |
| Flanşlı Bağlantı Yüzeyi | Yükseltilmiş |
| Conta Malzemesi | Sıkıştırılmış Asbestsiz Sentetik Elyaf |
| Malzeme | 316/316L Paslanmaz Çelik |
| Şekil | Düz |
| Ağırlık | 14 lb.6.35 kg |
| Menşe Ülke | Hindistan |
Açıklama

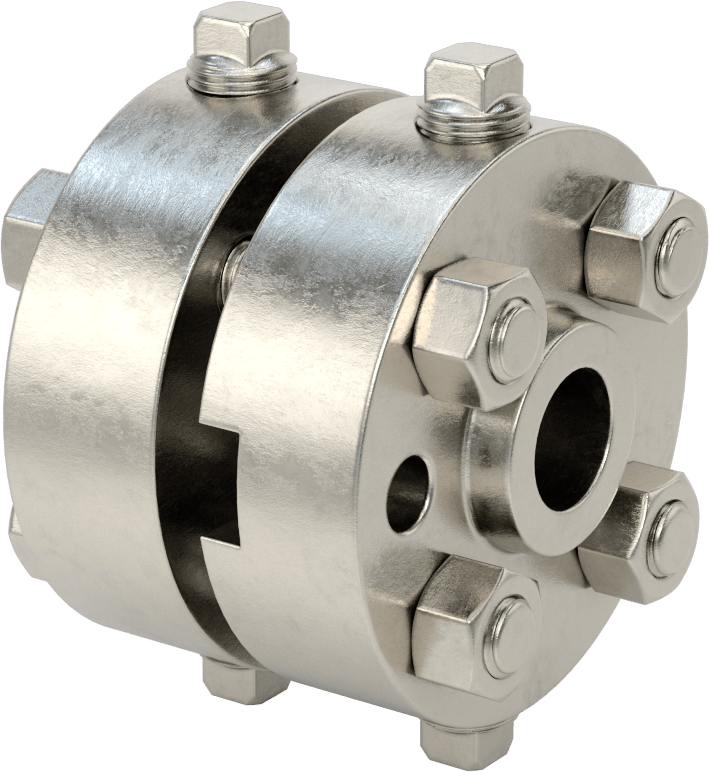

Bu bağlantı parçalarına bir delikli plaka ekleyerek hattınızdaki sıvı ve gaz akışını ölçün, kısın ve düzenleyin. Bu parçalar, iki flanş yarısından ve bunları birbirine bağlamak için gereken tüm bileşenlerden oluşur. Orifis plakasını incelemek veya değiştirmek için flanş yarılarını ayırmak üzere kriko cıvatalarını sıkın.
Akışı kısıtlamak için iki flanş arasına bir delikli plaka takın. Delikli plaka, akışı düzenlemek amacıyla akışı sınırlar.
Akışı ölçmek için aynı montajı yapın, ancak dişli bağlantı noktalarını kullanarak her iki flanş yarısına bir diferansiyel basınç göstergesi veya verici de bağlayın. Göstergeniz veya vericiniz, delikli plakanın önündeki ve arkasındaki basınç farkını ölçecektir. Basınç farkı akış hızıyla orantılıdır, bu nedenle bu ölçümü kullanarak hattınızın akış hızını hesaplayabilirsiniz.
Kaydırmalı Kaynaklı Bağlantı Parçası — Kaydırmalı kaynaklı flanşlarda iç durdurucu yoktur; boruyu flanşın içinden kaydırın ve her iki taraftan kaynaklayın.
316/316L Paslanmaz Çelik Bağlantı Parçaları için — 316/316L paslanmaz çelik flanşlar mükemmel korozyon direncine sahiptir.
