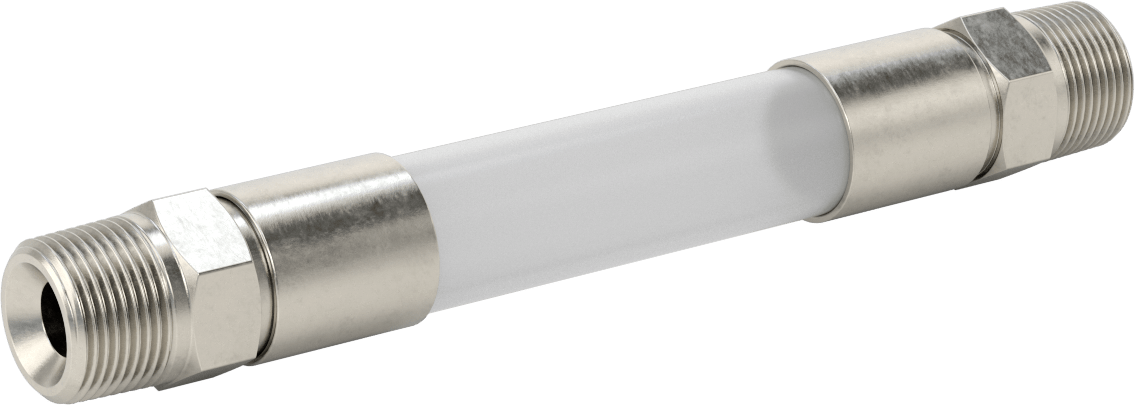

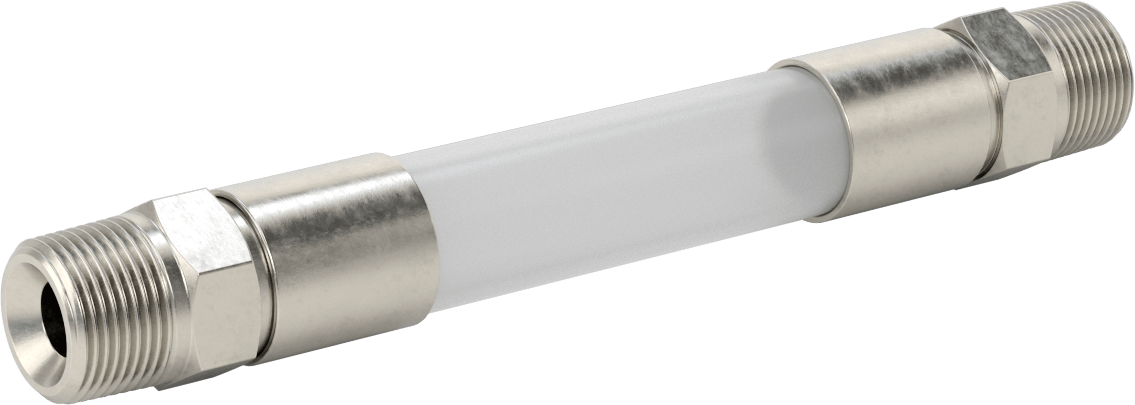

Kimyasallar için Kompakt Akış Göstergesi

Kimyasallar için Kompakt Akış Göstergesi, sınırlı alanlara sığacak şekilde kompakt tasarlanmış olup boru şeklindeki pencereden sıvının rengini, berraklığını ve hareketini gösterir. Bu ailede en ayırt edici eksen olan Uç-Uç Uzunluğu ile 8 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺32.556 – ₺102.982 aralığında değişir.

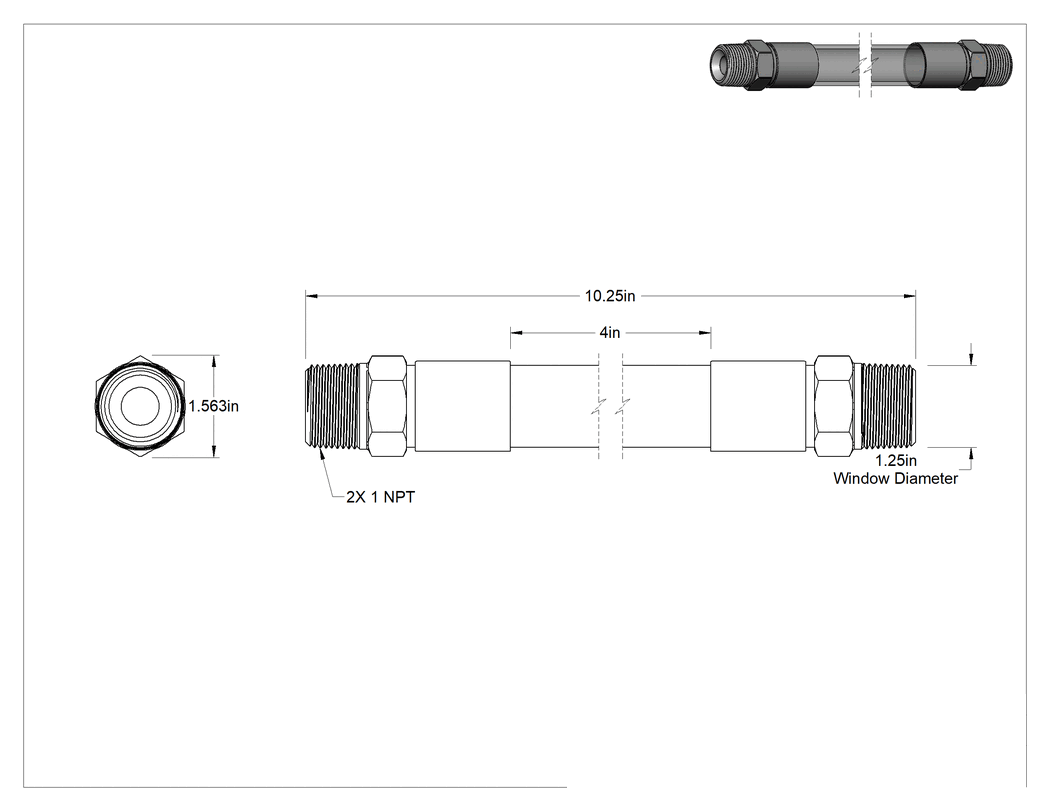

Teknik Çizim

Teknik Çizim

Boru Çapı

11⁄2

Uç-Uç Uzunluğu

9"10 1⁄4"11"12 1⁄4"17"18 1⁄4"29"30 1⁄4"

Pencere Uzunluğu

4"6"12"24"

Yükseklik

1"1 9⁄16"

Pencere Çapı

5⁄8"1 1⁄4"

₺65.676 Adet

MZ-326251

Paket

Siparişe Ekle

Özellikler

Gösterge Tipi	İşaret Yok
Gövde Malzemesi	316 Paslanmaz Çelik
Boru Çapı	125.4 mm
Diş Tipi	NPT
Cins	Erkek
Sıcaklık Aralığı	-73°C ila 121°C
Pencere
Çap	1 1/4"31.8 mm
Tip	Boru Şeklinde
Uzunluk	4"10.16 cm
Malzeme	FEP
Uç-Uç Uzunluğu	10 1/4"26.03 cm
Yükseklik	1 9/16"39.7 mm
Sıcaklıktaki Maksimum Basınç	150 psi @ 70° F10 bar @ 21°C
Akış Yönü	Her Yönde
Birlikte Kullanım	Kimyasallar
Bağlanır	Boru
Bağlantı Elemanı Bağlantısı	Dişli
Montaj
Konum	Sıralı
Konum	Herhangi Bir Açı
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Kimyasallar için diğer akış göstergelerinin yaklaşık yarısı kadar yüksek olan bu göstergeler, sınırlı boşluğa sahip alanlara sığar. Boru şeklindeki pencereden sıvının rengini, berraklığını ve hareketini engelsiz bir şekilde gösterir. Mükemmel kimyasal direnç için 316 paslanmaz çelik gövdeye ve FEP pencereye sahiptir.
